一、三相四線制和三相五線制符號的含義解答:

三相五線制(R黃、S綠、T紅、N藍或黑、地黃加綠)。

三相四線制(R黃、S綠、T紅、N藍或黑線)。

三相四線制(R黃、S綠、T紅、地黃加綠雙色線)。

三相四線系統：相線A、B、C、保護零線PEN、PEN線工作電流通過，PEN進入電力建筑重復接地；屬于TN-C接地系統。

三相五線系統：相線A、B、C、零線N，保護接地線PE，N線通過工作電流，PE線通常無電流（只有地漏或短路故障電流）；我國民用建筑配電采用TN-S接地系統。

二、三相四線制為什么三相五線制多一條線？

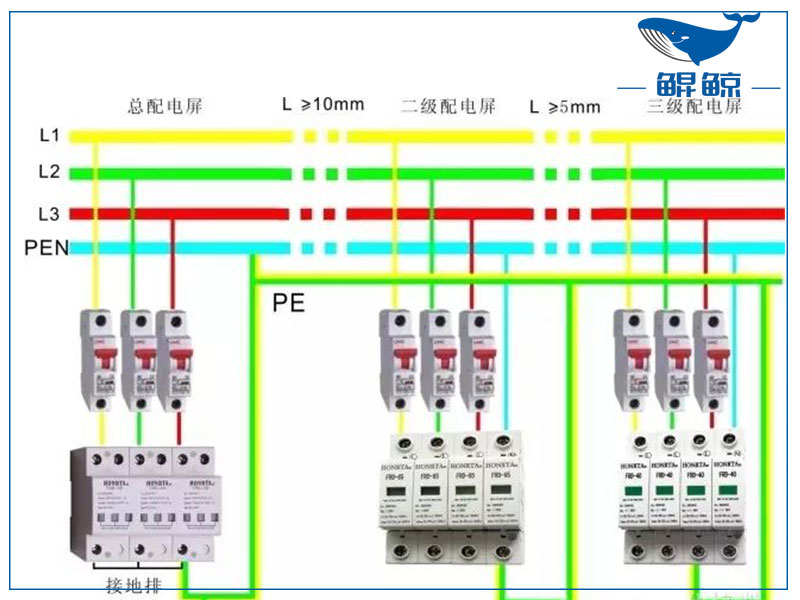

輸電線路三相電源電氣連接圖。

輸電線路一般采用三相四線制，其中三相四線制。

三條線分別代表A、B、C三相，另一條是中性線N稱三相四線制，

三相五線系統包括三相電(A、B、C線)、中性線(N線)、地線(PE線)，所以區別在于多了一條地線。

三相五線制比三相四線制多一條地線，用于安全要求高、設備要求統一接地的場所。

三相五線系統的知識在于這兩條“零線”，在更精密的電子儀器電網中使用時，如果零線和接地線共用一條線，會對電路中的工作零點產生影響。雖然理論上是零電位點，但如果偶爾有電涌脈沖沖擊工作零線，但零線和接地線沒有分開，例如，這種脈沖是由相線泄漏引起的。另一個例子是，如果一些電子電路中的零漂移現象嚴重，電氣外殼可能會充電，可能會損壞電氣元件，甚至損壞電器，造成人身安全風險

零線和地線的根本區別在于一個構成工作電路的概念，一個起保護作用的概念叫做保護接地，一個回電網，一個回地。在正規公司，這兩條線應該分開連接。

現在實際上有三相六線連接，除了工作零線，保護接地，還特別配備另一條接地線，線路與設備接地線分開，不與任何其他線路連接，用于保護儀器設備，因為電氣部件損壞往往只有幾秒鐘，所以誤動電流更快地引回地球，需要儀器直接接地。

保護接地和保護接零絕對不允許同時存在于同一用電系統中。

在三相四線制造的供電系統中，零干線的兩個功能是分開的，即一條線用于工作零線（N），另一條線用于保護零線（結線點為：工作零線N和保護零線PE不再有任何電氣連接，除變壓器中性點外。由于該結線可用于單相負載，無中性點和中性點的三相負載。在三相負載不完全平衡的情況下，工作零線N有電流通過并帶電，保護零線PE不帶電，因此供電接地系統具有安全可靠的基準電位。

三、三相五線供電原理。

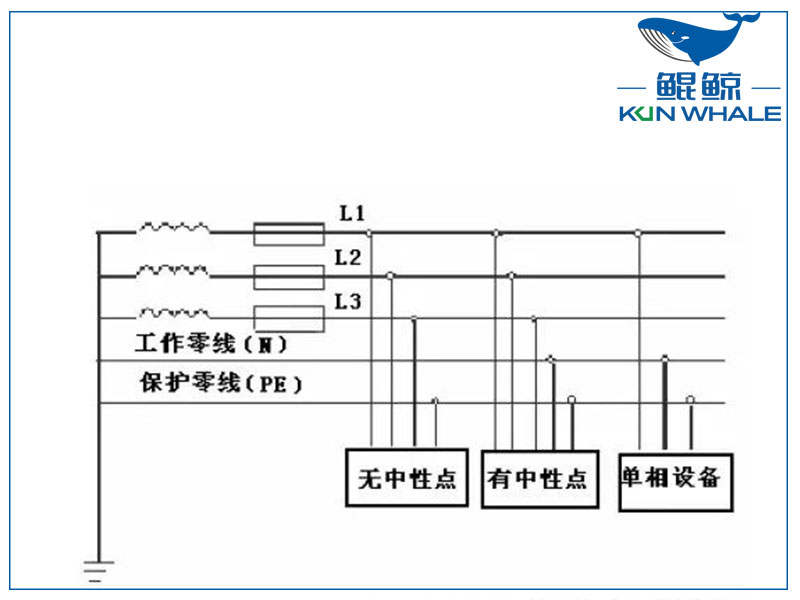

三相五線制供示意圖。

眾所周知，在三相四線電線電纜供電中，由于三相負載不平衡和低壓電網零線過長，阻抗過大，零線將有零序電流，低壓電網過長，由于環境惡化、導線老化、潮濕等因素，導線泄漏電流通過零線形成閉路，導致零線也有一定的電位，對安全運行非常不利。在零干線斷線的特殊情況下，不允許斷線后的單相設備和所有保護零的設備產生危險電壓。如果采用三相五線供電方式，連接到電氣設備上的工作零線N和保護零線PE分別敷設，工作零線上的電位不能傳輸?shù)诫姎庠O(shè)備外殼，有效隔離三相四線供電方式造成的危險電壓，電氣設備外殼上的電位始終處于地面電位，消除了設備產生危險電壓的隱患。

四、三相五線敷設要求。

(1)用絕緣線布線時，黃綠色雙色線用于保護零線，黑色線用于工作零線。沿墻垂直布線時，保護零線位于下端，水平布線時，保護零線位于墻端。

(2)在電力變壓器處，工作零線從變壓器中性瓷套管上引出，保護零線從接地體引出。

(3)按要求重復接地，禁止在工作零線上重復接地。

(4)采用低壓電纜供電時，應選用五芯低壓電力電纜。

(5)工作零線和保護零線在終端用電處(如閘板、插座、墻上配電盤等。)必須分別與零干線連接。

(6)舊企業改造應逐步實施保護零線與工作零線分離的措施。例如，進入車間時，零干線應重復接地。重復接地后，工作零線應單獨敷設，以保護零線，從而導致重復接地體；如果使用四極漏電保護斷路器，斷路器前為三相四線系統，斷路器后為三相五線系統；架空線路電源和電源和照明電分開架設的（兩棚線）可采用照明線水平擔架設的零線作為工作零線，電源線水平擔架設的零線作為保護零線。

五、三相五線供電的應用范圍。

所有采用保護接零的低壓供電線路系統都是三相五線供電的應用范圍。國家有關部門規定，新建、擴建、企業、商業、住宅、智能建筑、基礎設施施工現場和臨時線路均采用三相五線供電模式，保護零線和工作零線單獨敷設。現有企業應逐步將三相四線制改為三相五線制供電，具體措施應按照三相五線制敷設要求實施。
